1 - Partie matérielle

.

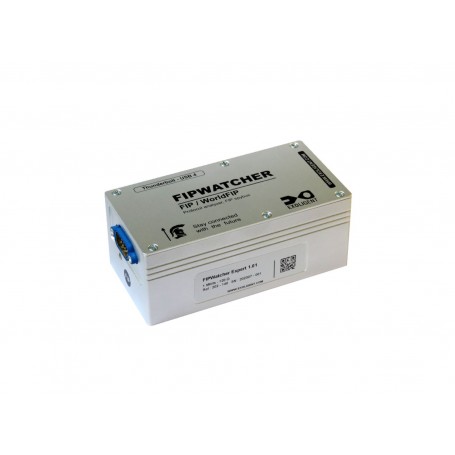

FIPWATCHER se compose pour la partie matérielle d'un boîtier en aluminium. Sur un côté se trouve un connecteur Sub-9 pour le branchement du réseau FIP WorldFIP, et de l'autre côté un connecteur pour le bus Thunderbolt 4/3. Il existe en 3 versions normalisées du bus FIP WorldFIP ( 31.25 Kbits/s, 1Mbits/s ou 2.5 Mbits/s ). Il permet d'acquérir et de visualiser les toutes trames circulant sur les réseaux FIP / WorldFIP.

Le bus Thunderbolt offre la précision du bus PCIe et la maniabilité du bus USB.

.
2 - Partie logicielle
.

La section logicielle de Fipwatcher est intégrée dans FIPLabs onglet FIPWatcher. Très simple d'utilisation, sans programmation, FIPWatcher affiche les trames FIP / WorldFIP.

.

La partie logicielle : affichage des trames brutes, analyses et statistiques des données se trouvent désormais intégrés dans le logiciel FIPLabs, afin d'analyser plus précisément et croiser les données sur le réseau FIP/ WorldFIP.

Les trames sont capturées et leur contenu affiché, même dans le cas de trames erronées qui sont habituellement rejetées par les processeurs utilisés sur les équipements FIP / WorldFIP.

.

3 - Fonctions complémentaires

.
.

FIPWatcher comporte des fonctionnalités supplémentaires intéressantes pour l'utilisateur :

.

.FIPCapture

.

FIPWatcher Thunderbolt est fourni avec la Dll FIPCapture. Cette Dll, API écrite en C/C++, possède un ensemble de fonctions et permet d'intégrer un espion de bus dans les applications clientes.

Fonctions : informations générales du réseau FIP, filtrage des trames FIP, statistiques, état de l'arbitre de bus, état des stations passives, serveur distant, détection du macrocycle...

.

4 - Garantie

.

5 ans

.

4 - Devis, développements

.

Pour des questions commerciales ou techniques, des fonctions "customisées", veuillez remplir le formulaire ci-dessous:
