Toutes les trames FIP sont envoyées sur le réseau Ethernet

Sécurité : unidirectionnel, module transparent sur le réseau FIP

Pilotage du system via Webserver

Dissecteur Wireshark

Données de confort du système envoyées sur Ethernet

Design de la carte : récent

Alimentation : 24 -> 110V (Railway) , 12->24V (Vehicule) , 24V (Marine)

.

.

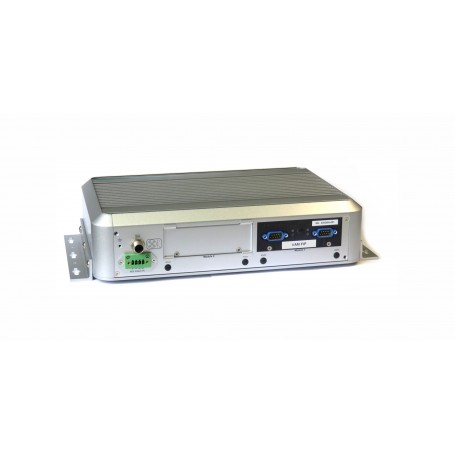

1 - Description générale

.

Système embarqué robuste, dédié pour le monde ferroviaire EN50155, sans ventilateur.

.

Equipé de la carte VAM FIPWatcher (espion de bus), le système envoie toutes les trames circulant sur FIP sur réseau Ethernet UDP, les données de confort du système sont également inclus dans les trames envoyées. il permet d'envoyer toutes les trames FIP vers Ethernet UDP.

Le système est "transparent" sur le réseau afin de ne pas perturber le réseau FIP / WorldFIP (EN50170-3) , de fait cette version est uni-directionnelle pour informations circulant sur le réseau.

.

2 - Partie matérielle

.

La TBOX - FIP est équipé d'une carte mère à base de Céléron ou de Core I7 ( en option) et d'une carte VAM FIPWatcher.

Le module FIPWatcher se compose :

Une carte mPCIe est raccordée à la carte VAM FIPWatcher via une nappe FFC.
Un module vitesse équipé d'un seul sub-d 9 FIP ( pour un montage point à point, Daisy Chain ) ou de 2 sub-d9 FIP ( 1 entrant, 1 sortant, pour un montage traversant).

.

Exoligent s'appuie sur la solution AXIOMTEK (EN50155) pour le système embarqué. Le système Tbox est générique, il peut être utilisé pour l'application FIPWatcher et en parallèle pour d'autres applications informatiques.

D'autres systèmes embarqués sélectionnés par le client ou peuvent être choisis, vous pouvez nous contacter pour étudier l'intégration.

.

.

3 - Partie Logicielle

.

Le système est livré avec la section du logiciel FIPLabs - FIPWatcher.

.

3-1 Modes de fonctionnement

.

Très simple d'utilisation, connecter au réseau FIP et réseau Ethernet et puis brancher l'alimentation, sans aucune configuration, FIPWatcher détecte et affiche les trames FIP circulant sur le réseau.

.

.

A l'aide d'un serveur web (Webmin par exemple), interface WEB d'administration du système à distance, l'utilisateur peut paramétrer le service FIP UDP, paramétrer l'heure système...

Dans les installations industrielles, les sytème remonte toutes les trames FIP sur Ethernet, en encapsulant d'autres données de "confort ou de vie" (du module FiWiP) tels la température, le taux d'utilisation mémoire ou du processeur...

L'équipement distant reçoit les trames UDP, pour les décoder plusieurs possibilités :

- Utiliser HMI FIPLabs

- Utiliser Wireshark dissector

- Application métier (intégration client)

.

4 - Module inclu dans le package

.

Service FIP UDP daemon

Plugin dissector Wireshark : dissecteur de trames FIP, visualisation des paquets, outils de filtrage

Toutes les informations techniques, configuration et installation du FiWiP sur notre Wiki.

.

5 - Intégration client, kit " mPCie + carte vitesse"

.

Les clients peuvent intéger eux-même le kit "carte mcpie + carte vitessse" dans le syystème embarqué de leur choix, dans ce cas ce kit peut être vendu seul sans le module Tbox. cette solution est plus simple à gérer pour le client et offre une plus grande autonomie sur le système, pour installer d'autres programmes informatiques par exemple ou d'autres tiroirs VAM... Dans ce cas Exoligent fourni en plus le support et l'assistance pour l'installation matérielle et logicielle. Exoligent peut aussi modifier la carte vitesse pour une intégration client plus facile.

..

6 - Devis, développement particulier, remise pour quantité...

.

Pour un devis, remise pour quantité, un développement particulier, veuillez remplir le formulaire ci-dessous.

.
